4229锂电池粘结剂

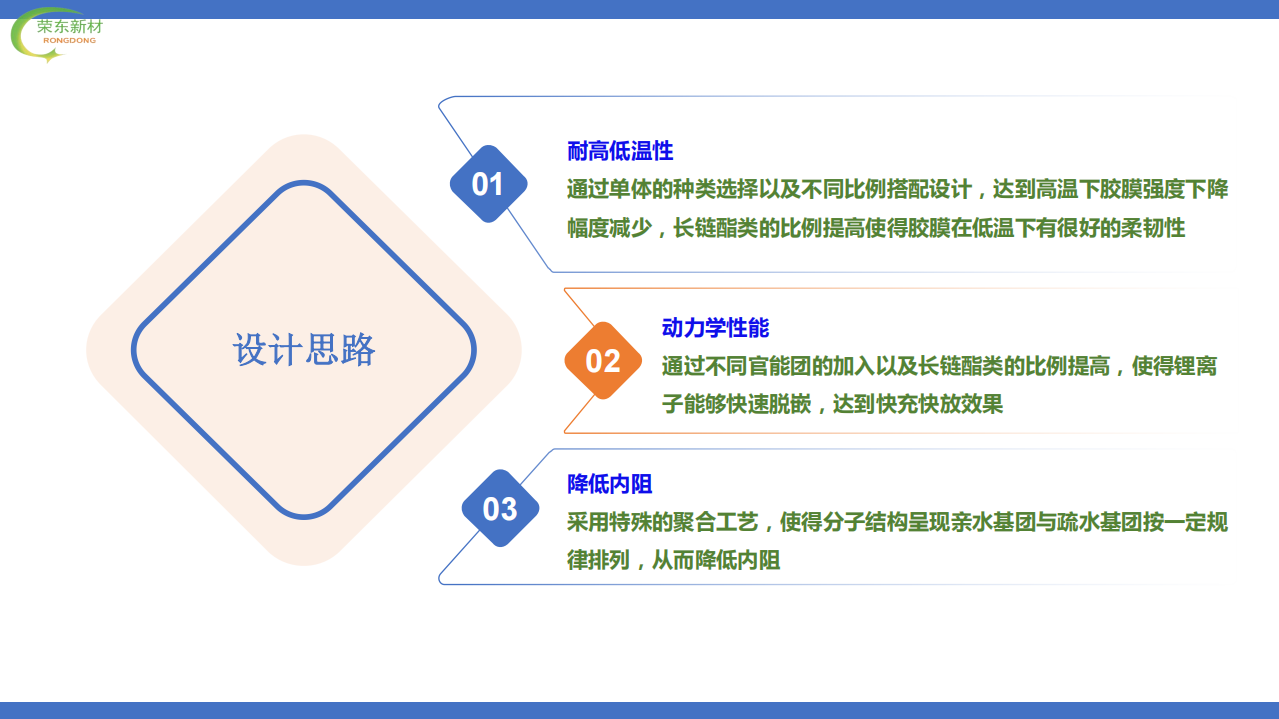

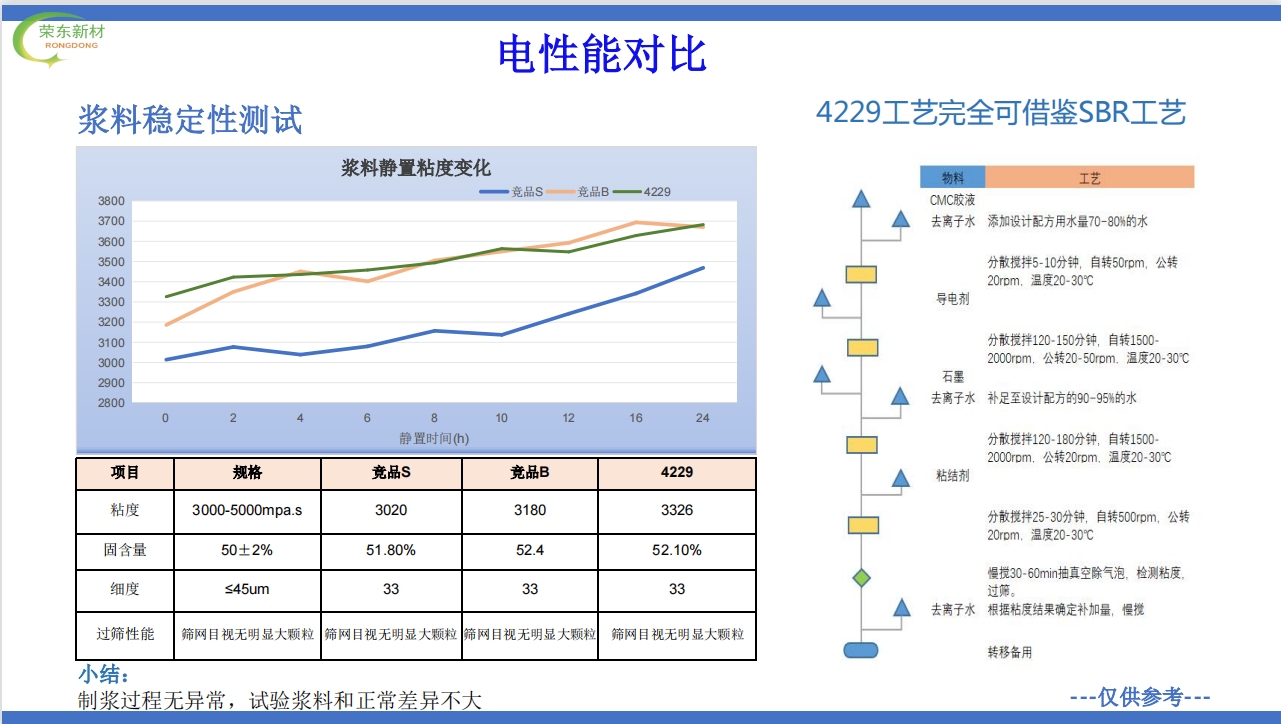

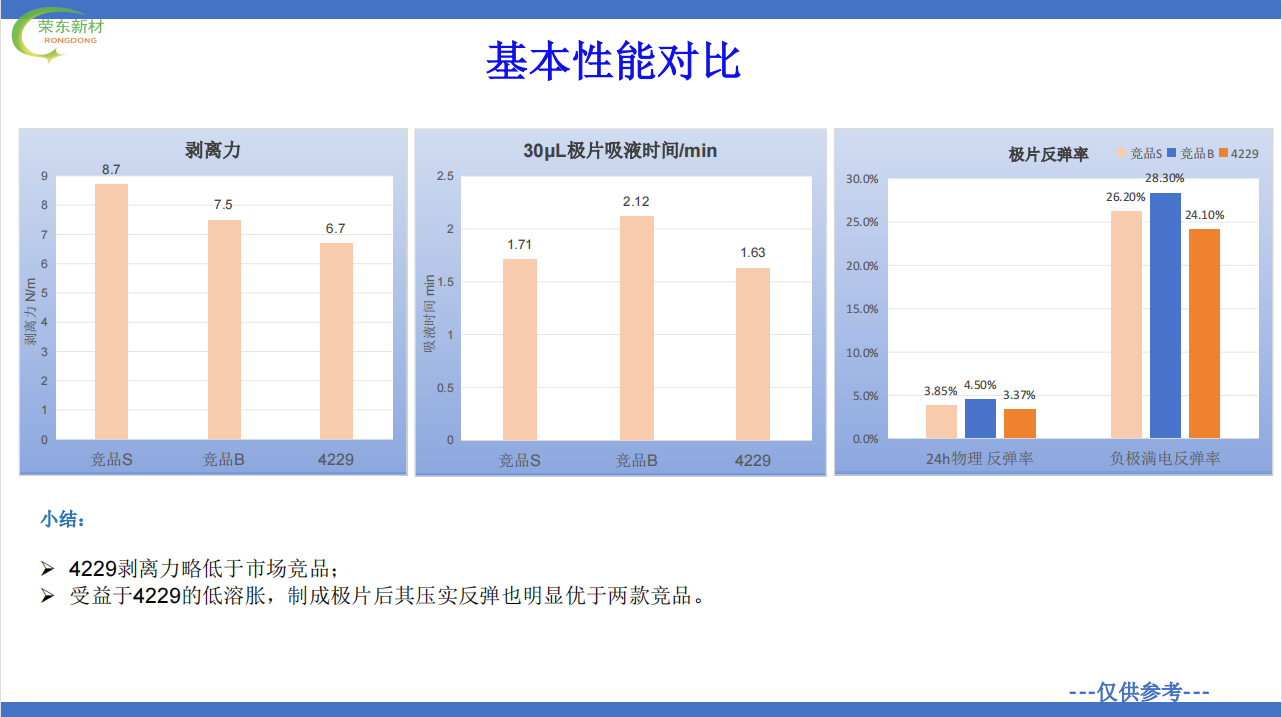

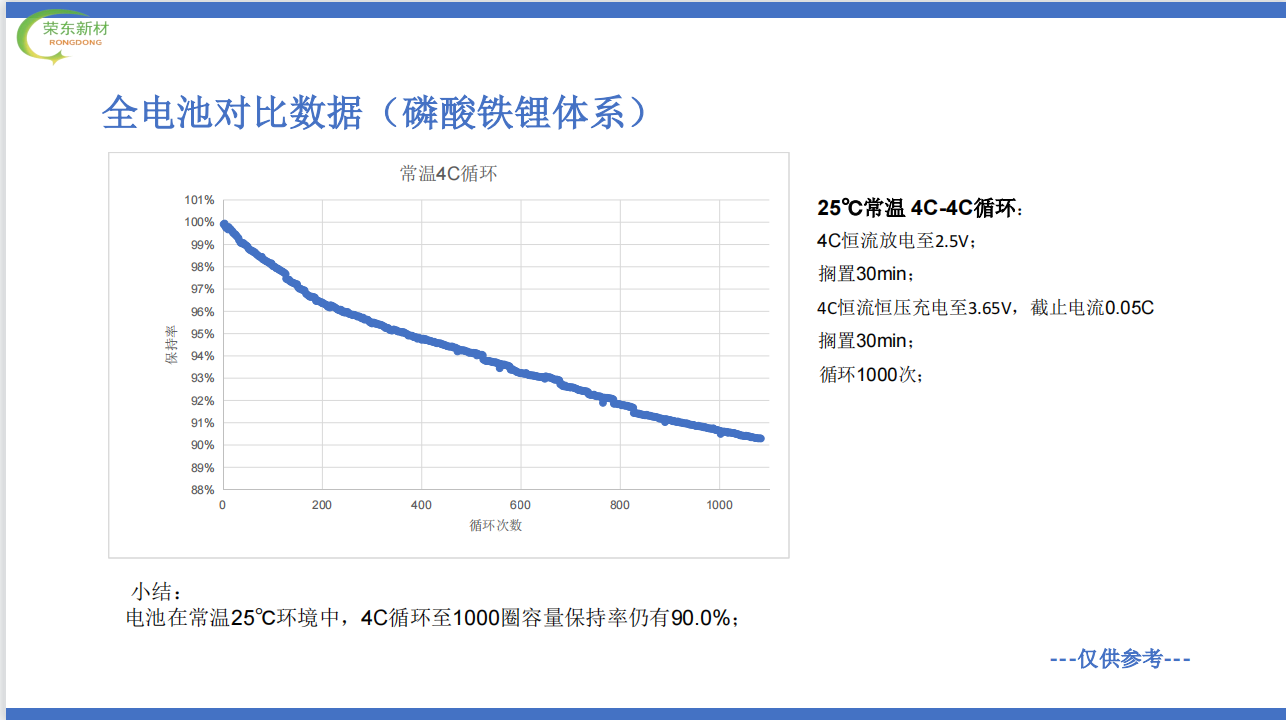

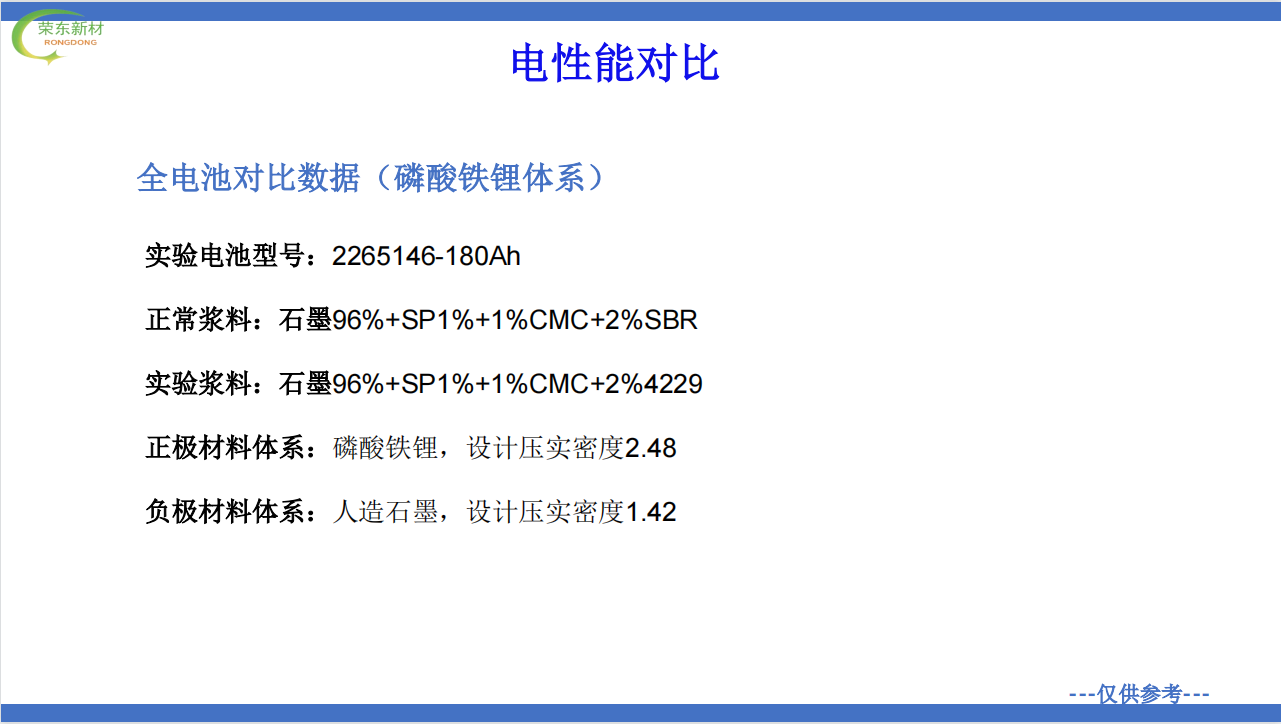

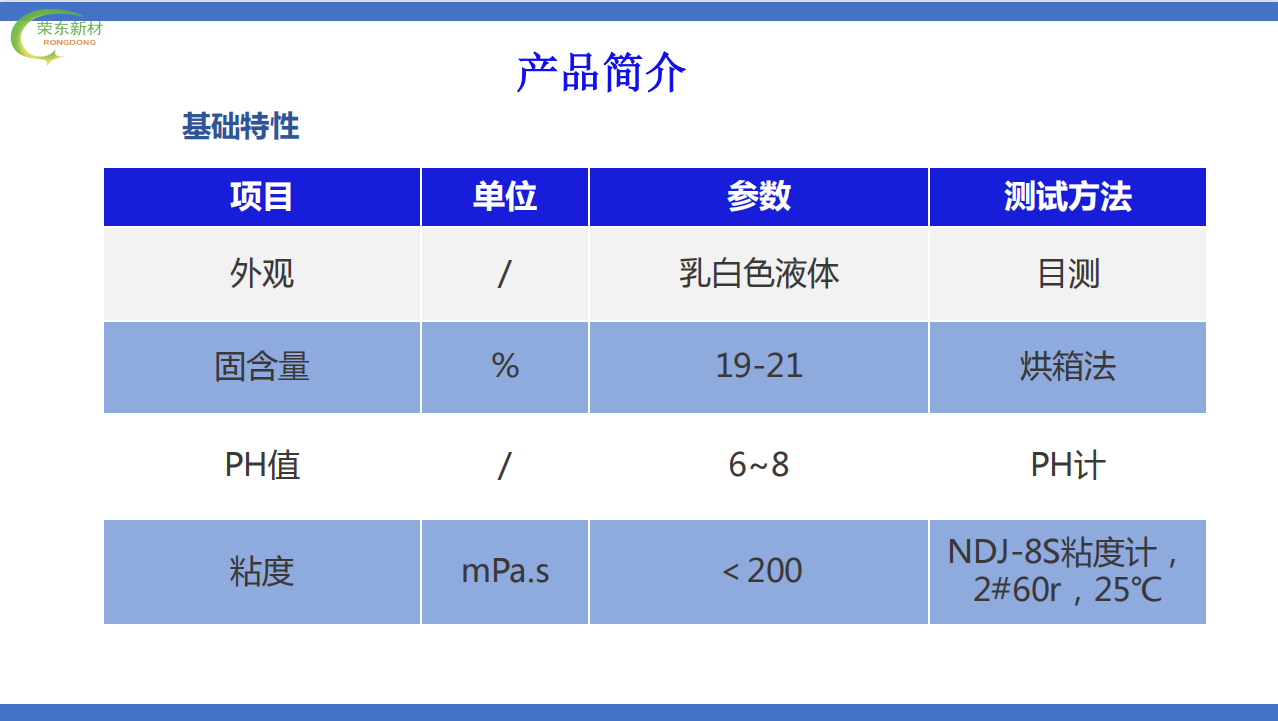

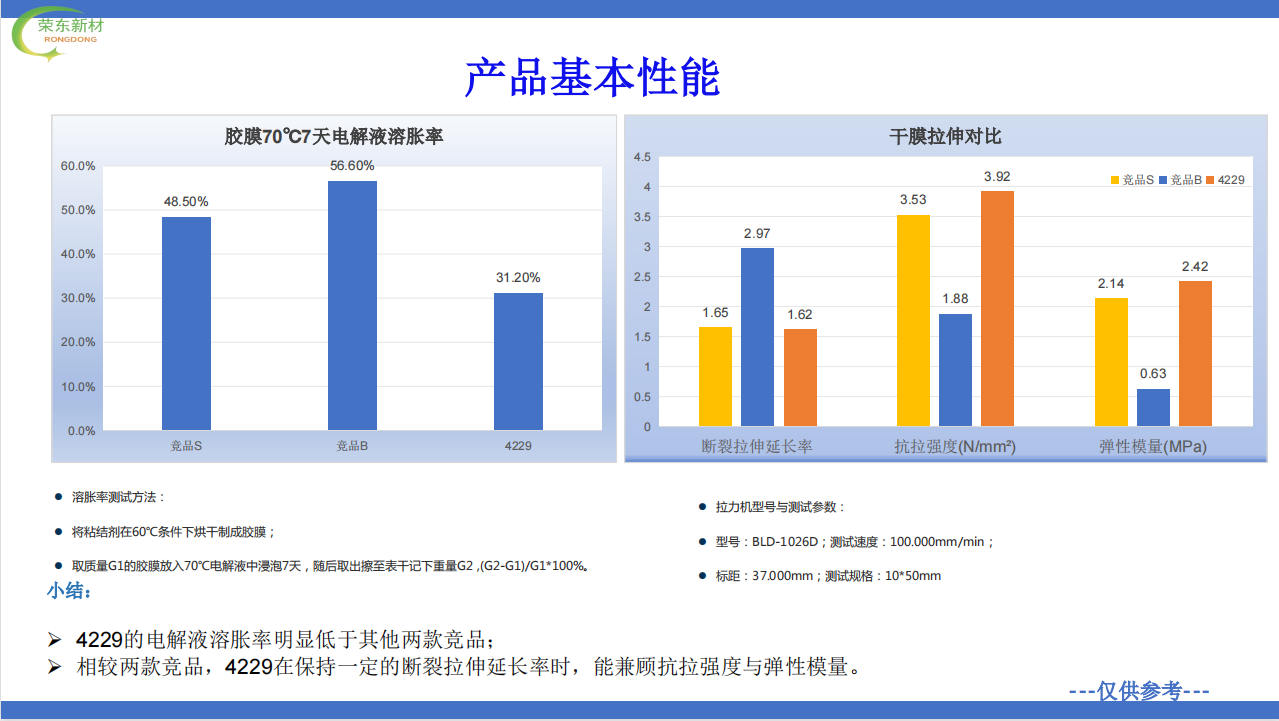

替换昭和LB300质量高负极苯丙SBR购订案例

可代替茵地乐LA136D负极材料水性粘结剂荣东新材料FA128购货案例

购订8501隔膜涂覆粘结剂案例|完善隔膜结构

【产品性能评估】：作为荣东优良隔膜涂覆粘结剂，荣东新材料8501隔膜涂覆粘结剂，能提升增长动力电池性能，具体性能评估（见下）： 水份值：ppm：760
剥离强度：N/m：95.6
热收缩：130℃*1h热收缩、MD:1.1、TD:0.8
透气增量：28.0 pH值：28.0 黏附度：7.0-9.0
固体份含量：（25℃，3#转子60转，mPa.s）：＜500

对标国际巴斯夫8556负极材料水性粘结剂订购案例

10年储能服役期，这款锂电池专业水性粘合剂解决了高温下的粘结失效难题！

针对高稳定性要求的储能系统，传统粘结剂在高温环境下容易软化失效，无法满足10年以上服役周期的需求。T107A锂电池专业水性粘合剂通过分子结构优化和长效化学稳定性设计，成功解决了这一行业痛点。

精确契合动力电池锂电池隔膜粘结剂直销案例

【锂电池隔膜粘结剂8501特质】：质量欠佳的锂电池隔膜粘结剂用到动力电池上会直接影响其工作频率。而长沙锂电池粘结剂生产厂家生产的8501锂电池隔膜粘结剂之所以能替换瑞翁900B，是因为其所具备着特点，分别为： 隔膜的透气性优良
加工涂覆性能优异
隔膜低水份值
优异的储存稳定性和化学稳定性

可替换高瑞GR508A隔膜涂覆粘结剂批发案例

【订货时间】：2024年06月15日

代替昭和LB300国产负极苯丙SBR广泛被采用便携式电动吹风机倍率型锂电池案例

与常棣CD4900同级别的负极水性粘结剂订货案例

对标国际巴斯夫8556负极粘结剂型号，荣东新材料FA106购货案例

硅基负极的"噩梦"？国产锂电池负极粘结剂如何拯救300%体积膨胀危机

硅基负极虽有高容量优势，却面临300%体积膨胀的严峻挑战。本文深入分析这一技术瓶颈，并介绍国产锂电池负极粘结剂如何通过创新解决方案保障电池稳定性与长循环寿命。

严格一致高倍率电池隔膜涂覆粘结剂直销案例

【产品技术评估】：作为荣东优良隔膜涂覆粘结剂，荣东新材料2922隔膜涂覆粘结剂，能加强高倍率电池性能，具体技术评估（见下）： 水份值：ppm：800
剥离强度：N/M：87.5
热收缩：150℃*1h热收缩、MD:1.875、TD:1.25
透气增量：20.4 黏结度：5.0-7.0
含固量：（25℃，3#转子60转，mPa.s）：＜800
pH值：20.4

采用于蓝牙耳机和音响消费型锂电池企业订购可替换研一BAP-S401负极材料水性粘结剂案例

科技实验现场曝光：适用硅基负极粘结剂如何拯救了这款电动汽车的"心脏"？

本文通过一个电池测试失败的案例，揭示了硅基负极面临的体积膨胀和界面副反应问题，并详细介绍了荣东新材料的适用硅基负极粘结剂T107A如何通过协同稳定性设计和抑制副反应技术，有效解决这些行业痛点。

对标国际茵地乐LA136D负极材料水性粘结剂型号，荣东新材料FA128购订案例

福建动力电池锂电池隔膜水性粘结剂直销案例

【产品特性要求】：荣东新材料8501锂电池隔膜水性粘结剂，可代替瑞翁900B，是奶白液体液体，具体特性要求： 含固量：＜500
酸碱度：28.0 粘接程度：7.0-9.0
水份值：PPM：760
透气增量：28.0
热收缩：130℃*1h热收缩、MD:1.1、TD:0.8
剥离强度：N/m：95.6

高水准匹配动力电池锂电池隔膜水性粘结剂批发案例

【锂电池隔膜水性粘结剂8501优势】：质量差的锂电池隔膜水性粘结剂用到动力电池上会直接影响其工作表现。而锂电池粘结剂供应商设计的8501锂电池隔膜水性粘结剂之所以能代替瑞翁900B，是因为其所具有特点，分别为： 优异的储存稳定性和化学稳定性
隔膜低水份值
加工涂覆性能优异
隔膜的透气性优良

厂家订购可替换巴斯夫8556负极粘结剂案例

遥控滑板倍率型锂电池生产厂家订货荣东新材料4227A案例

这款锂电池专用胶水，让硅基负极膨胀不再是噩梦！

硅基负极在锂电池应用中面临300%体积膨胀、界面副反应加剧等痛点，荣东新材料T107A锂电池专用胶水通过正极侧协同稳定、抑制铁溶出等技术手段，有效解决硅基负极应用痛点。
