FA106负极粘结剂_荣东新材料

FA106负极粘结剂

类型：锂离子电池粘结剂

简介：产品名称：FA106负极粘结剂产品外观：乳白色液体

浏览量：150

发布时间：2025-05-15 16:39:33

立即购买预约采购

FA106负极粘结剂在石墨电池中的应用案例

荣东新材FA106负极粘结剂成功应用于425868型NCM/AG电池，通过对比测试验证其性能优势，为石墨/硅碳负极提供稳定粘结解决方案。

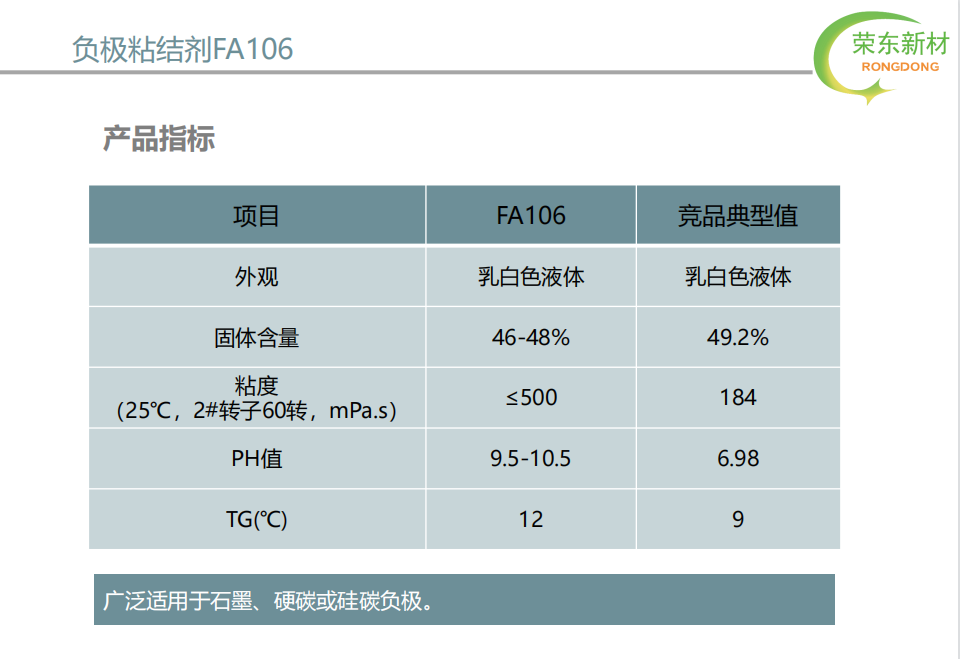

产品核心指标对比

项目	FA106	竞品典型值
固体含量	46-48%	49.2%
粘度 (25℃)	≤500mPa.s	184mPa.s
PH值	9.5-10.5	6.98

项目

FA106

竞品典型值

固体含量

46-48%

49.2%

粘度 (25℃)

≤500mPa.s

184mPa.s

PH值

9.5-10.5

6.98

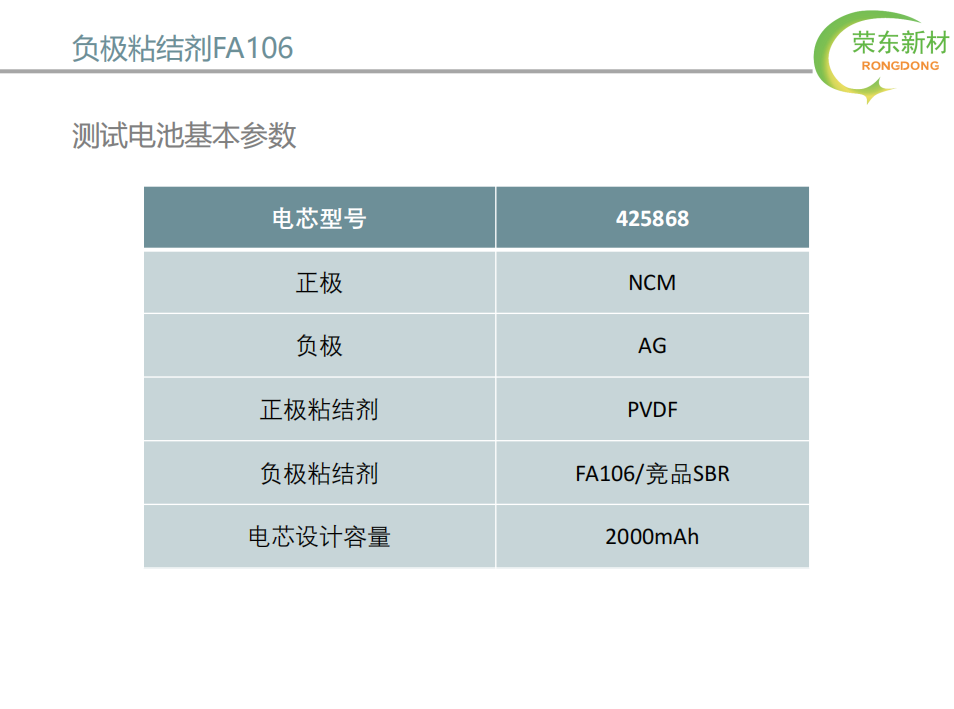

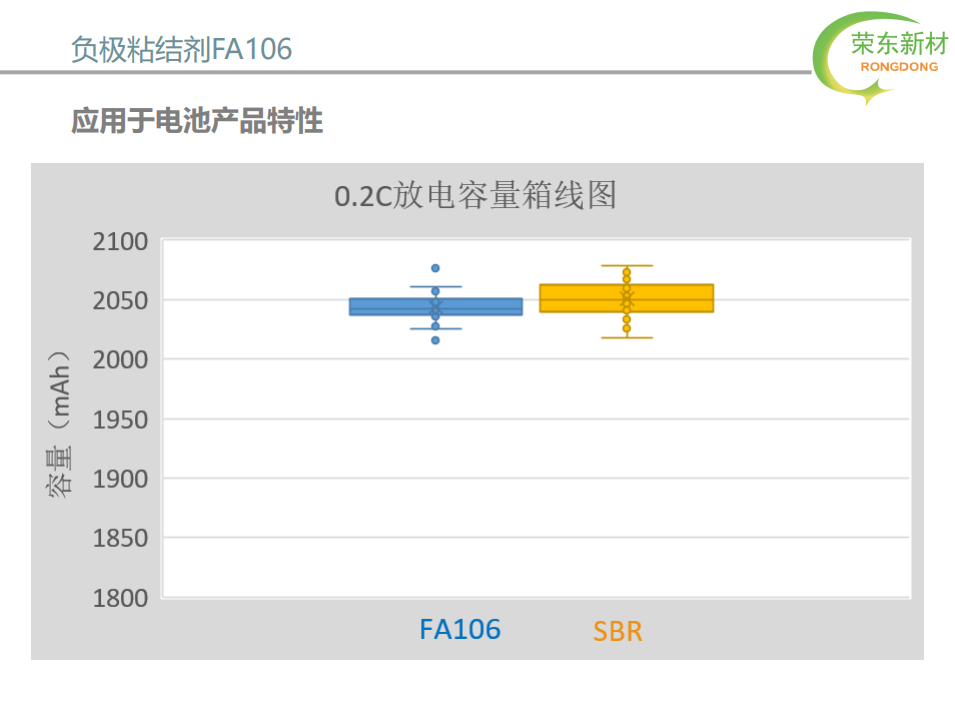

电池测试参数

电芯型号：425868

负极材料：AG（石墨）

设计容量：2000mAh

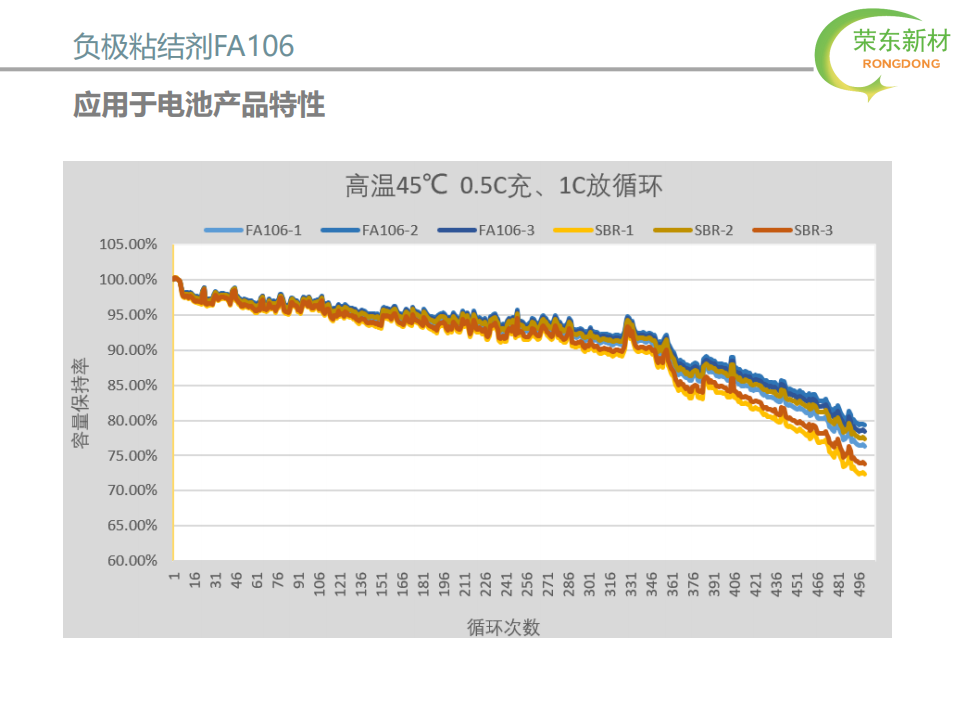

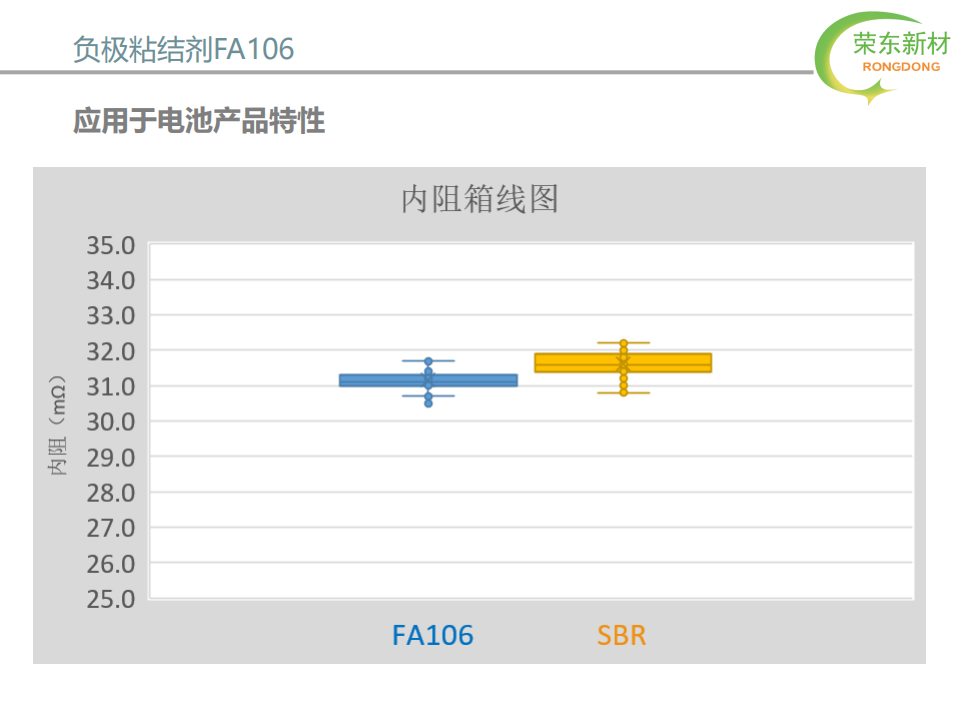

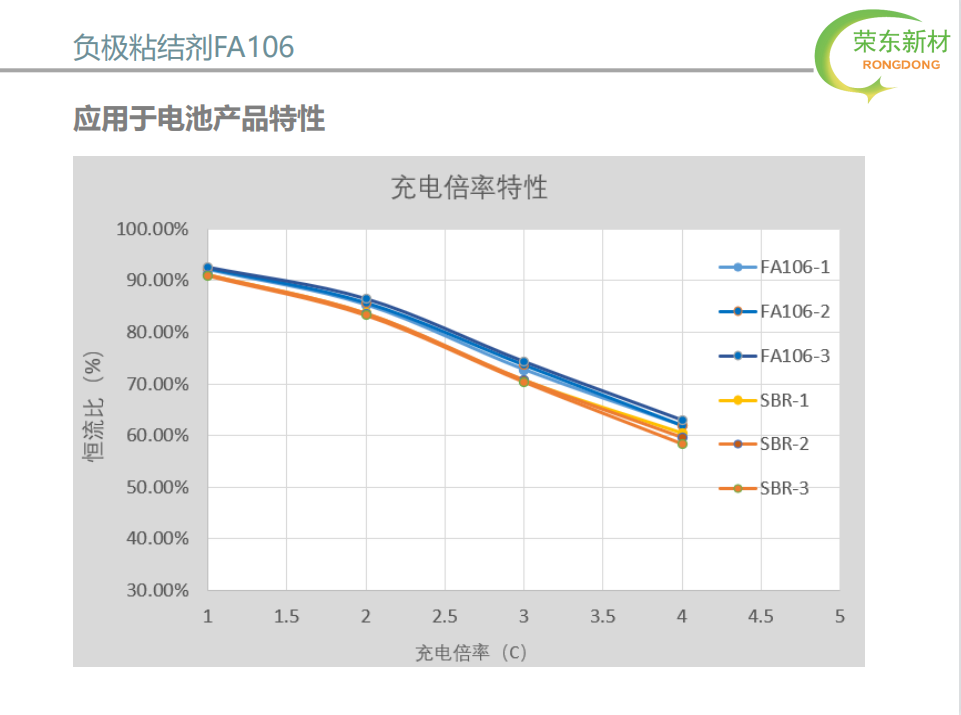

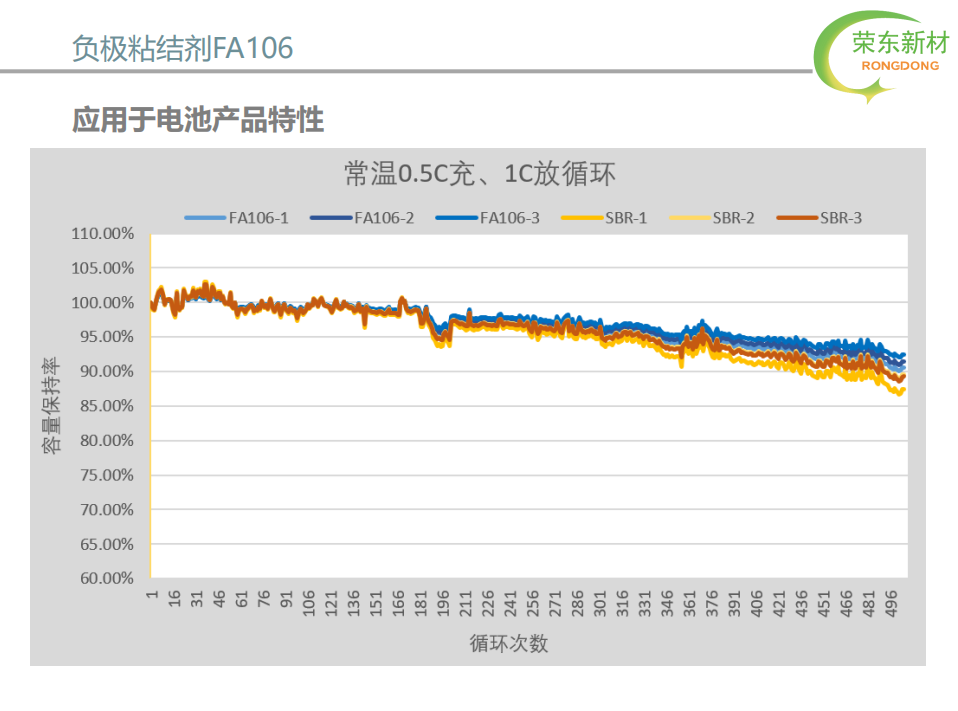

粘结剂对比：FA106 vs 竞品SBR

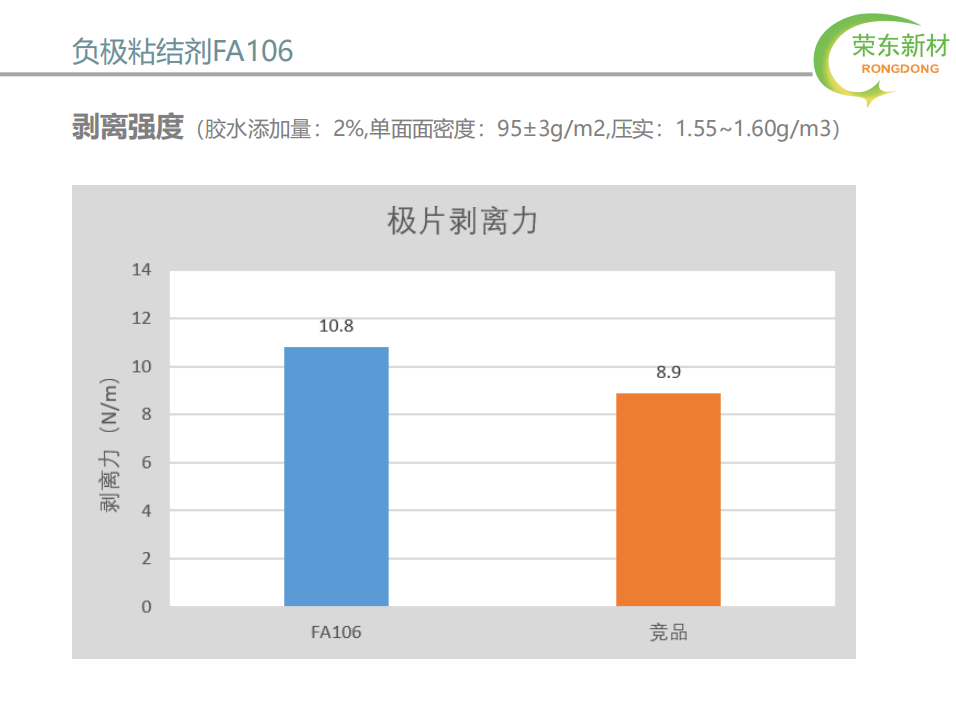

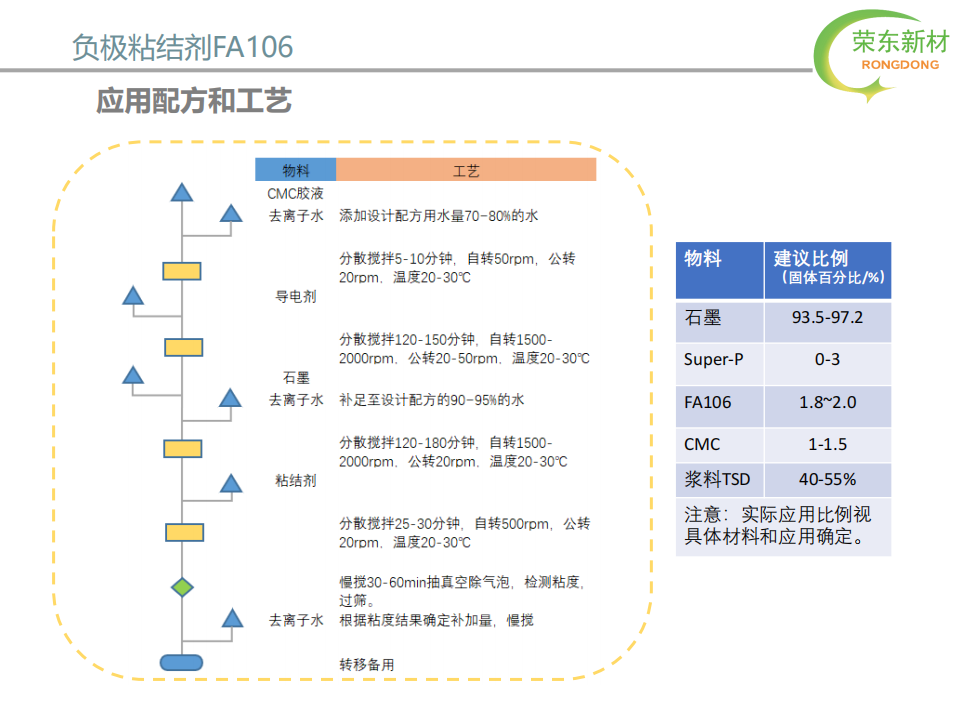

应用配方建议

经测试验证的推荐配比方案：

石墨：93.5-97.2%
导电剂Super-P：0-3%
FA106粘结剂：1.8-2.0%
CMC增稠剂：1-1.5%

注：实际应用需根据具体材料特性调整配比

产品优势解析

高碱性稳定性

PH值9.5-10.5的碱性体系，更适合石墨负极的化学环境

优化粘度控制

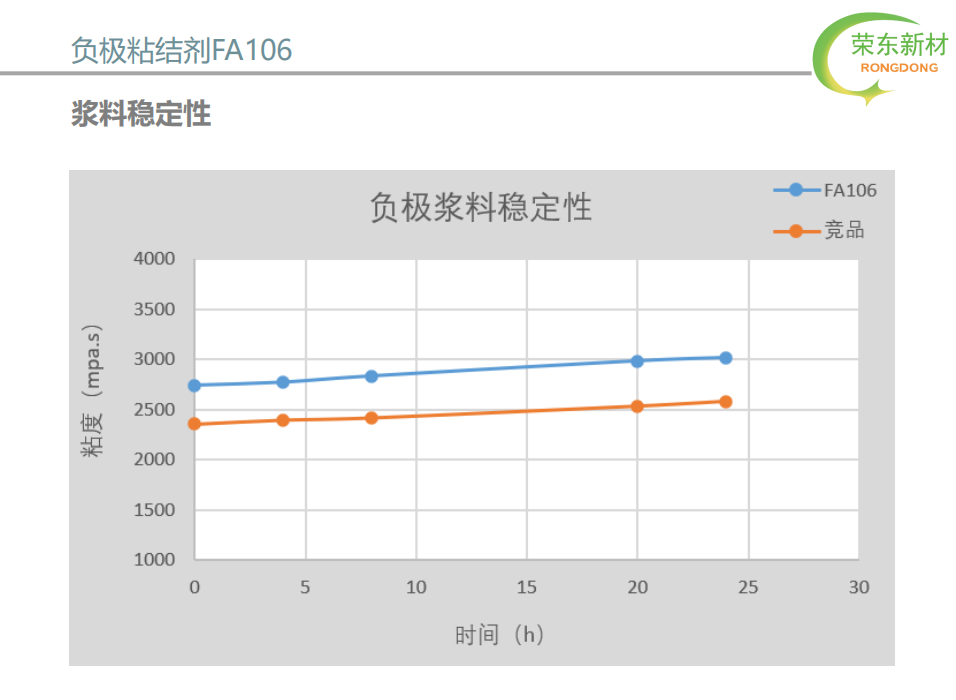

≤500mPa.s的粘度范围，确保浆料涂布工艺稳定性

广泛适配性

适用于石墨、硬碳及硅碳复合负极体系

本案例数据来自荣东新材实验室测试结果，实际应用效果可能因工艺条件不同而有所差异。
